衝擊試驗機

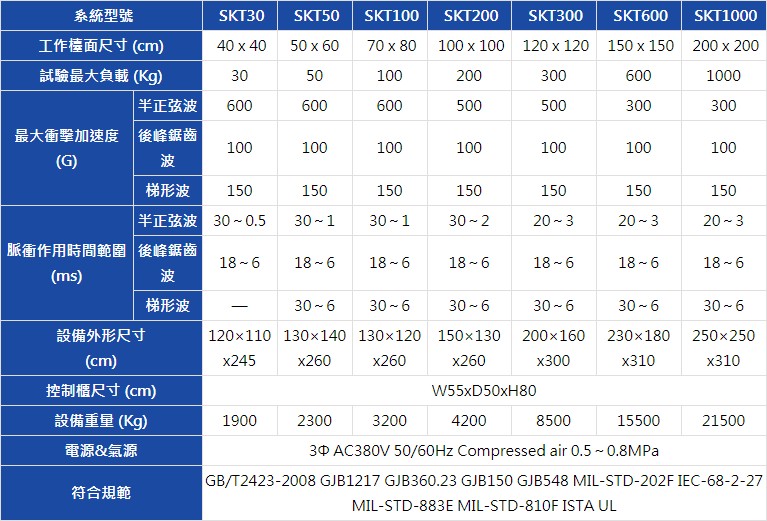

技術參數 Specifications
系統型號 | SKT30 | SKT50 | SKT100 | SKT200 | SKT300 | SKT600 | SKT1000 | |
工作檯面尺寸 (cm) | 40 x 40 | 50 x 60 | 70 x 80 | 100 x 100 | 120 x 120 | 150 x 150 | 200 x 200 | |
試驗最大負載 (Kg) | 30 | 50 | 100 | 200 | 300 | 600 | 1000 | |
最大衝擊加速度 (G) | 半正弦波 | 600 | 600 | 600 | 500 | 500 | 300 | 300 |
後峰鋸齒波 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
梯形波 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
脈衝作用時間範圍(ms) | 半正弦波 | 30~0.5 | 30~1 | 30~1 | 30~2 | 20~3 | 20~3 | 20~3 |
後峰鋸齒波 | 18~6 | 18~6 | 18~6 | 18~6 | 18~6 | 18~6 | 18~6 | |
梯形波 | — | 30~6 | 30~6 | 30~6 | 30~6 | 30~6 | 30~6 | |
設備外形尺寸 (cm) |
120×110 x245 |
130×140 x260 |
130×120 x260 |
150×130 x260 |
200×160 x300 |
230×180 x310 |
250×250 x310 |
|
控制櫃尺寸 (cm) | W55xD50xH80 | |||||||
設備重量 (Kg) | 1900 | 2300 | 3200 | 4200 | 8500 | 15500 | 21500 | |
電源&氣源 | 3Φ AC220V 50/60Hz Compressed air 0.5~0.8MPa | |||||||
符合規範 | GB/T2423-2008 GJB1217 GJB360.23 GJB150 GJB548 MIL-STD-202F IEC-68-2-27 MIL-STD-883E MIL-STD-810F ISTA UL |
數據參數檔案下載:衝擊試驗機

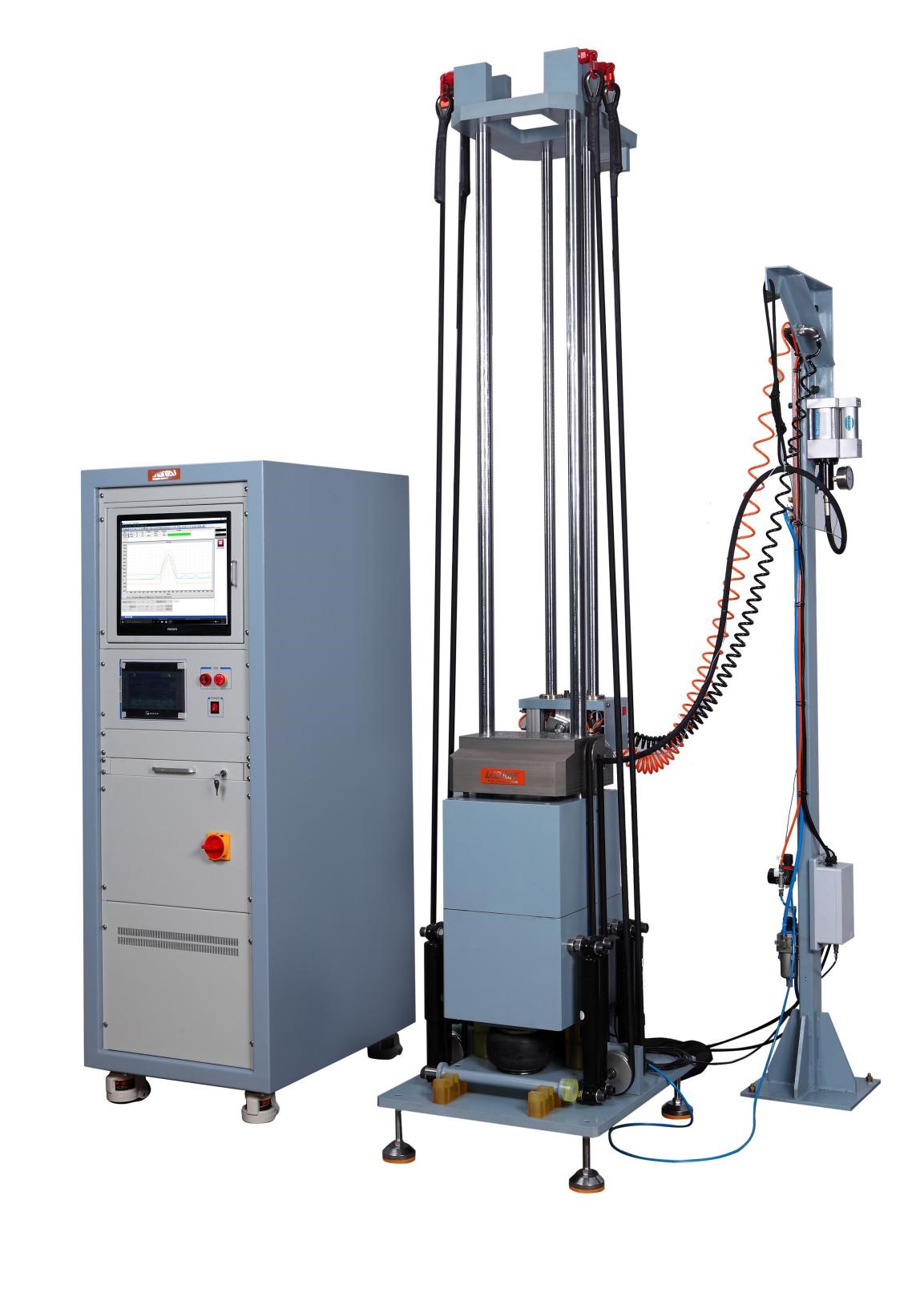

高加速度衝擊試驗機

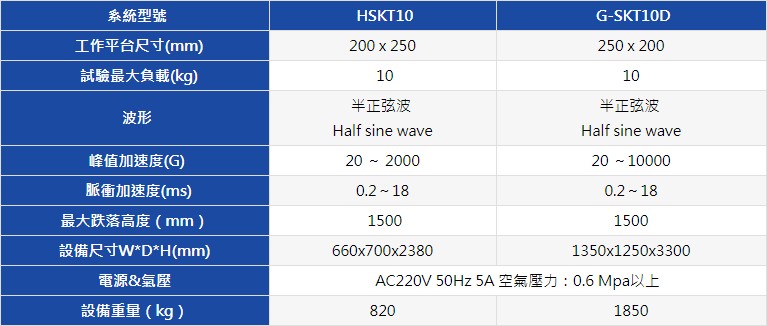

技術參數 Specifications
系統型號 | HSKT10 | G-SKT10D | ||
工作平台尺寸(mm) | 200 x 250 | 250 x 200 | ||
試驗最大負載(kg) | 10 | 10 | ||
波形 | 半正弦波 Half sine wave |
半正弦波 Half sine wave |
||
峰值加速度(G) | 20 ~ 2000 | 20 ~10000 | ||
脈衝加速度(ms) | 0.2~18 | 0.2~18 | ||
最大跌落高度(mm) | 1500 | 1500 | ||
設備尺寸W*D*H(mm) | 660x700x2380 | 1350x1250x3300 | ||
電源&氣壓 | AC110V 60Hz 10A 空氣壓力:0.6 Mpa以上 | |||
設備重量(kg) | 820 | 1850 |
數據參數檔案下載:高加速度衝擊試驗機

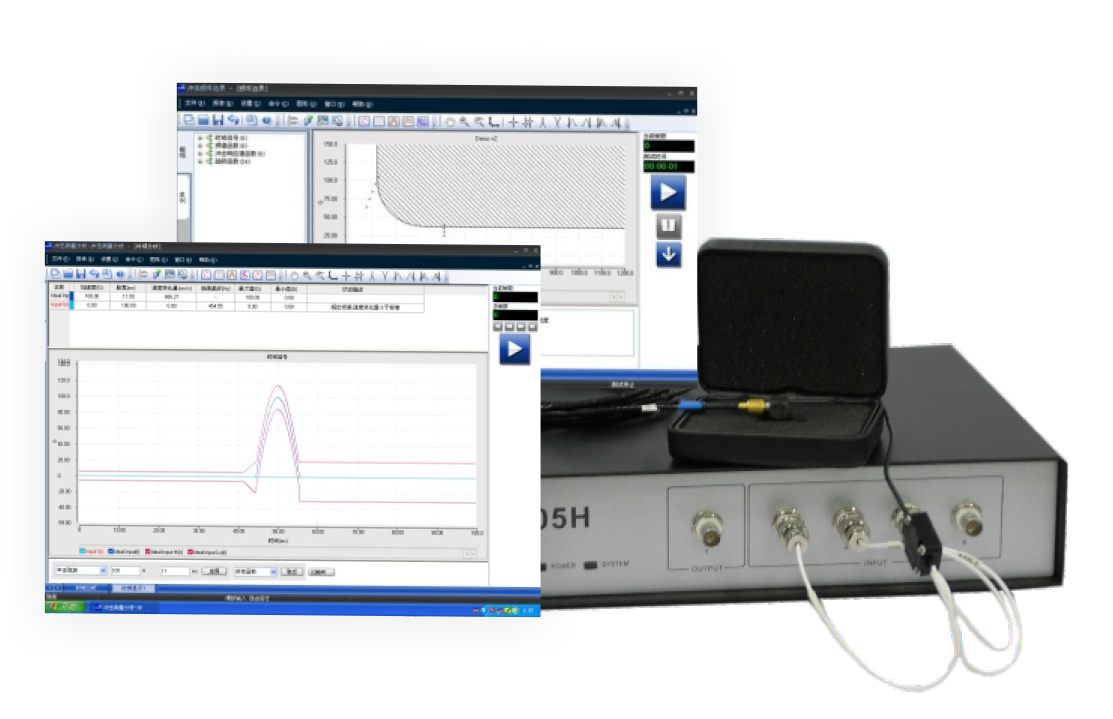

沖擊/跌落測量分析系統

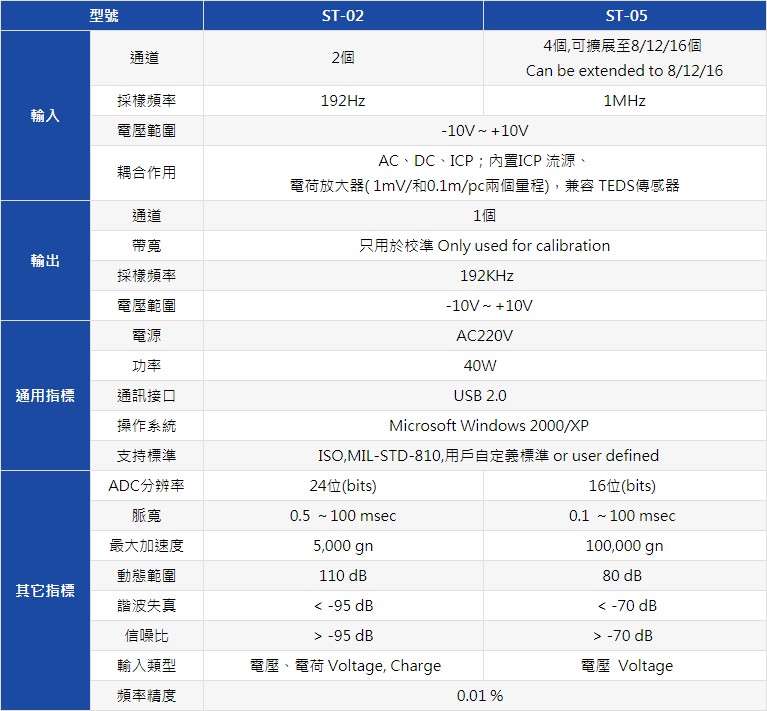

技術參數 Specifications
型號 | ST-02 | ST-05 | |
輸入 | 通道 | 2個 | 4個,可擴展至8/12/16個 Can be extended to 8/12/16 |
採樣頻率 | 192Hz | 1MHz | |
電壓範圍 | -10V~+10V | ||
耦合作用 | AC、DC、ICP;內置ICP 流源、 電荷放大器( 1mV/和0.1m/pc兩個量程),兼容 TEDS傳感器 |
||
輸出 | 通道 | 1個 | |
帶寬 | 只用於校準 Only used for calibration | ||
採樣頻率 | 192KHz | ||
電壓範圍 | -10V~+10V | ||
通用指標 | 電源 | AC110V | |
功率 | 40W | ||
通訊接口 | USB 2.0 | ||
操作系統 | Microsoft Windows 2000/XP | ||
支持標準 | ISO,MIL-STD-810,用戶自定義標準 or user defined | ||
其它指標 | ADC分辨率 | 24位(bits) | 16位(bits) |
脈寬 | 0.5 ~100 msec | 0.1 ~100 msec | |
最大加速度 | 5,000 gn | 100,000 gn | |
動態範圍 | 110 dB | 80 dB | |
諧波失真 | < -95 dB | < -70 dB | |
信噪比 | > -95 dB | > -70 dB | |
輸入類型 | 電壓、電荷 Voltage, Charge | 電壓 Voltage | |
頻率精度 | 0.01 % |
