電磁振動試驗機

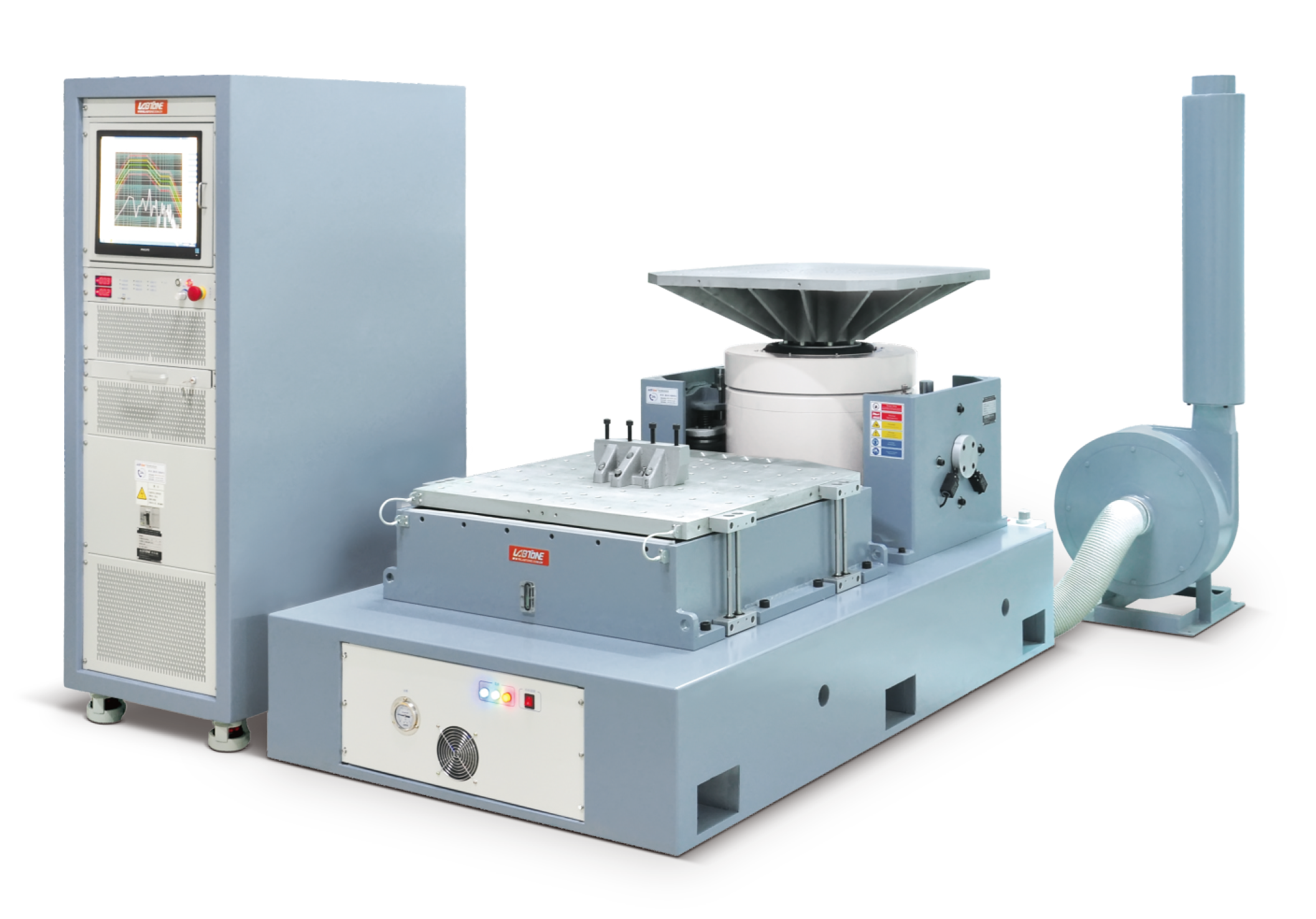

電磁振動試驗機-產品圖

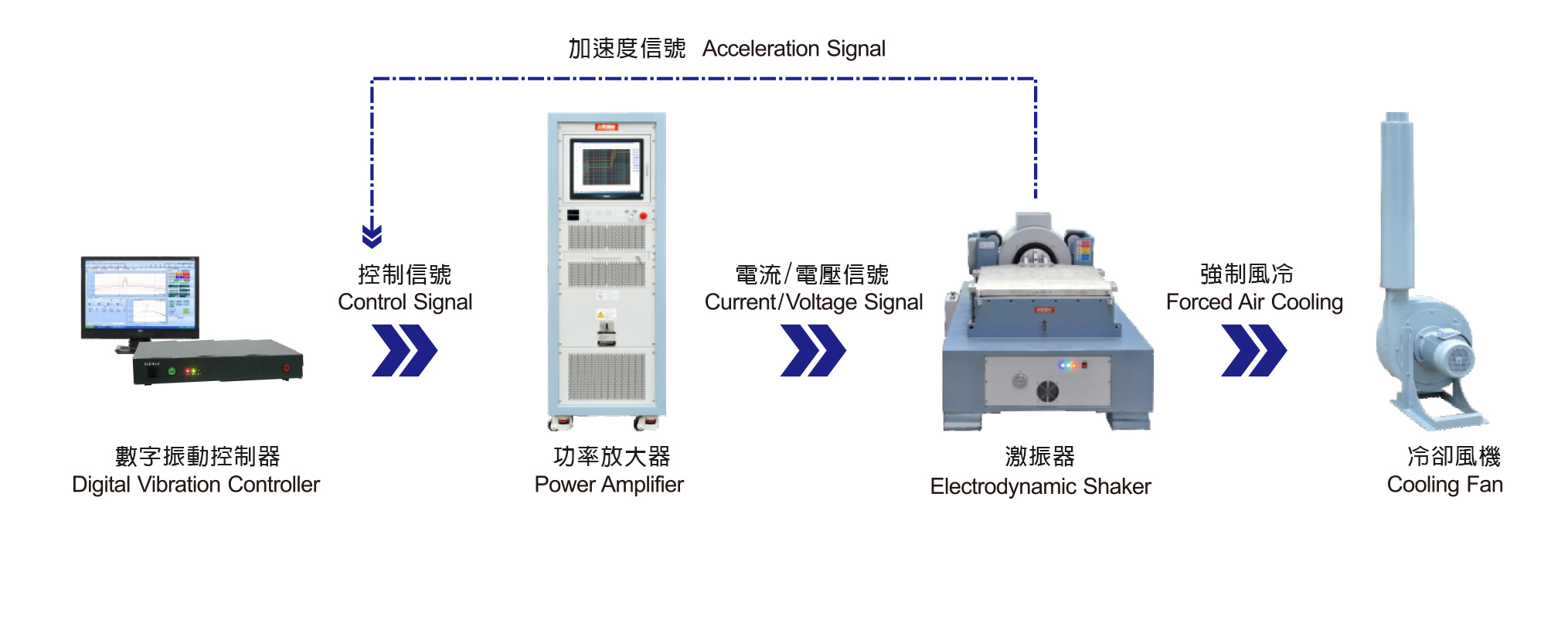

振動試驗機工作原理圖 The Principles of Operation

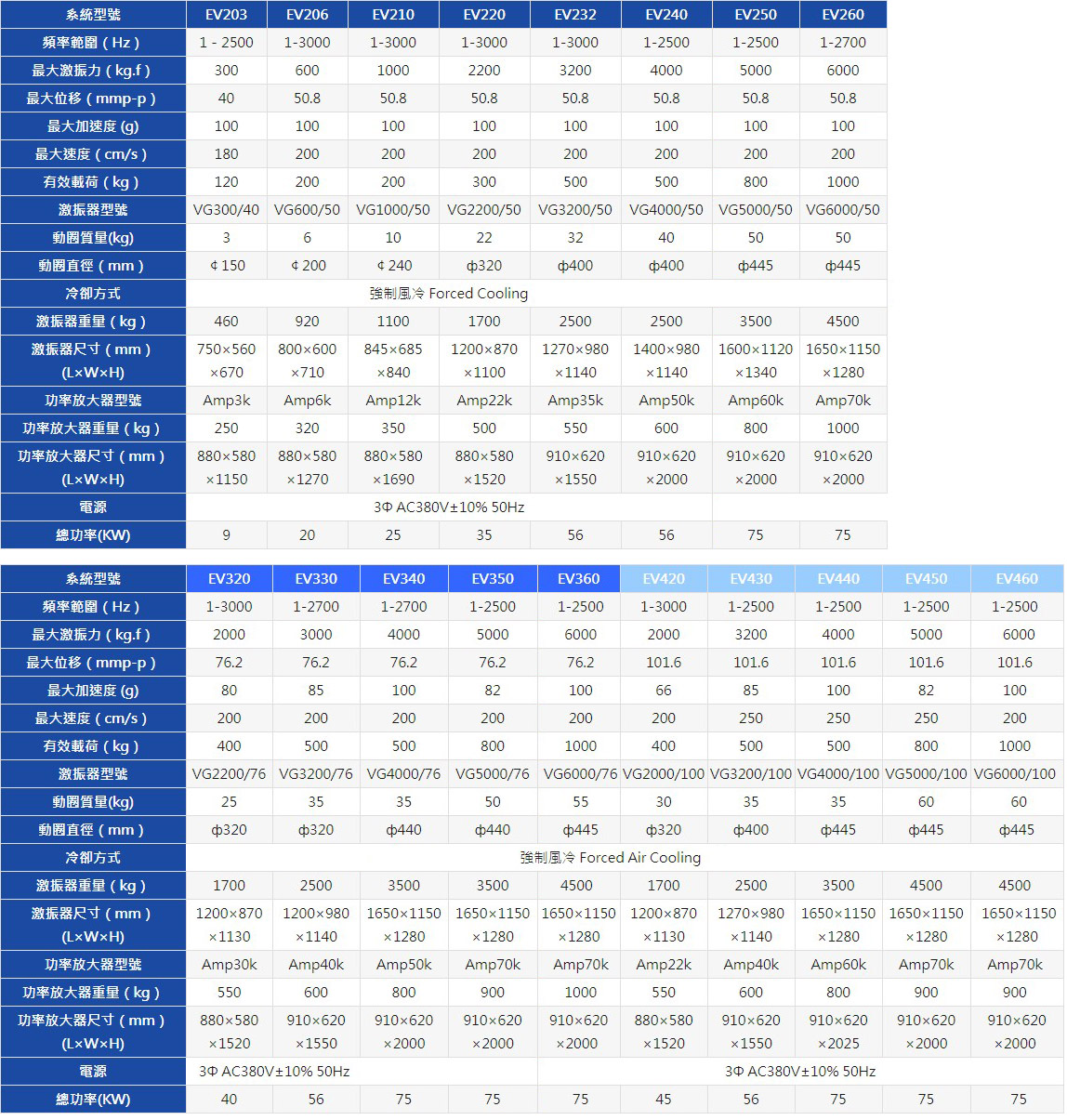

技術參數 Specifications
| 系統型號 | EV203 | EV206 | EV210 | EV220 | EV232 | EV240 | ||||
| 頻率範圍（Hz） | 1－2500 | 1-3000 | 1-3000 | 1-3000 | 1-3000 | 1-2500 | ||||
| 最大激振力（kg.f） | 300 | 600 | 1000 | 2200 | 3200 | 4000 | ||||
| 最大位移（mmp-p） | 40 | 50.8 | 50.8 | 50.8 | 50.8 | 50.8 | ||||
| 最大加速度 (g) | 100 | 100 | 100 | 100 | 100 | 100 | ||||
| 最大速度（cm/s） | 180 | 200 | 200 | 200 | 200 | 200 | ||||
| 有效載荷（kg） | 120 | 200 | 200 | 300 | 500 | 500 | ||||
| 激振器型號 | VG300/40 | VG600/50 | VG1000/50 | VG2200/50 | VG3200/50 | VG4000/50 | ||||
| 動圈質量(kg) | 3 | 6 | 10 | 22 | 32 | 40 | ||||
| 動圈直徑（mm） | ￠150 | ￠200 | ￠240 | ф320 | ф400 | ф400 | ||||
| 冷卻方式 | 強制風冷 Forced Cooling | |||||||||
| 激振器重量（kg） | 460 | 920 | 1100 | 1700 | 2500 | 2500 | ||||
| 激振器尺寸（mm） (L×W×H) |
750×560 ×670 |
800×600 ×710 |
845×685 ×840 |
1200×870 ×1100 |
1270×980 ×1140 |
1400×980 ×1140 |
||||
| 功率放大器型號 | Amp3k | Amp6k | Amp12k | Amp22k | Amp35k | Amp50k | ||||
| 功率放大器重量（kg） | 250 | 320 | 350 | 500 | 550 | 600 | ||||
| 功率放大器尺寸（mm） (L×W×H) |
880×580 ×1150 |
880×580 ×1270 |
880×580 ×1690 |
880×580 ×1520 |
910×620 ×1550 |
910×620 ×2000 |
||||
| 電源 | 3Φ AC220V±10% 60Hz | |||||||||
| 總功率(KW) | 9 | 20 | 25 | 35 | 56 | 56 | ||||
| 系統型號 | EV250 | EV260 | EV320 | EV330 | EV340 | EV350 |
| 頻率範圍（Hz） | 1-2500 | 1-2700 | 1-3000 | 1-2700 | 1-2700 | 1-2500 |
| 最大激振力（kg.f） | 5000 | 6000 | 2000 | 3000 | 4000 | 5000 |
| 最大位移（mmp-p） | 50.8 | 50.8 | 76.2 | 76.2 | 76.2 | 76.2 |
| 最大加速度 (g) | 100 | 100 | 80 | 85 | 100 | 82 |
| 最大速度（cm/s） | 200 | 200 | 200 | 200 | 200 | 200 |
| 有效載荷（kg） | 800 | 1000 | 400 | 500 | 500 | 800 |
| 激振器型號 | VG5000/50 | VG6000/50 | VG2200/76 | VG3200/76 | VG4000/76 | VG5000/76 |
| 動圈質量(kg) | 50 | 50 | 25 | 35 | 35 | 50 |
| 動圈直徑（mm） | ф445 | ф445 | ф320 | ф320 | ф440 | ф440 |
| 冷卻方式 | 強制風冷 Forced Air Cooling | |||||
| 激振器重量（kg） | 3500 | 4500 | 1700 | 2500 | 3500 | 3500 |
| 激振器尺寸（mm） (L×W×H) |
1600×1120 ×1340 |
1650×1150 ×1280 |
1200×870 ×1130 |
1200×980 ×1140 |
1650×1150 ×1280 |
1650×1150 ×1280 |
| 功率放大器型號 | Amp60k | Amp70k | Amp30k | Amp40k | Amp50k | Amp70k |
| 功率放大器重量（kg） | 800 | 1000 | 550 | 600 | 800 | 900 |
| 功率放大器尺寸（mm） (L×W×H) |
910×620 ×2000 |
910×620 ×2000 |
880×580 ×1520 |
910×620 ×1550 |
910×620 ×2000 |
910×620 ×2000 |
| 電源 | 3Φ AC220V±10% 60Hz | |||||
| 總功率(KW) | 75 | 75 | 40 | 56 | 75 | 75 |
| 系統型號 | EV360 | EV420 | EV430 | EV440 | EV450 | EV460 |
| 頻率範圍（Hz） | 1-2500 | 1-3000 | 1-2500 | 1-2500 | 1-2500 | 1-2500 |
| 最大激振力（kg.f） | 6000 | 2000 | 3200 | 4000 | 5000 | 6000 |
| 最大位移（mmp-p） | 76.2 | 101.6 | 101.6 | 101.6 | 101.6 | 101.6 |
| 最大加速度 (g) | 100 | 66 | 85 | 100 | 82 | 100 |
| 最大速度（cm/s） | 200 | 200 | 250 | 250 | 250 | 200 |
| 有效載荷（kg） | 1000 | 400 | 500 | 500 | 800 | 1000 |
| 激振器型號 | VG6000/76 | VG2000/100 | VG3200/100 | VG4000/100 | VG5000/100 | VG6000/100 |
| 動圈質量(kg) | 55 | 30 | 35 | 35 | 60 | 60 |
| 動圈直徑（mm） | ф445 | ф320 | ф400 | ф445 | ф445 | ф445 |
| 冷卻方式 | 強制風冷 Forced Air Cooling | |||||
| 激振器重量（kg） | 4500 | 1700 | 2500 | 3500 | 4500 | 4500 |
| 激振器尺寸（mm） (L×W×H) |
1650×1150 ×1280 |
1200×870 ×1130 |
1270×980 ×1140 |
1650×1150 ×1280 |
1650×1150 ×1280 |
1650×1150 ×1280 |
| 功率放大器型號 | Amp70k | Amp22k | Amp40k | Amp60k | Amp70k | Amp70k |
| 功率放大器重量（kg） | 1000 | 550 | 600 | 800 | 900 | 900 |
| 功率放大器尺寸（mm） (L×W×H) |
910×620 ×2000 |
880×580 ×1520 |
910×620 ×1550 |
910×620 ×2025 |
910×620 ×2000 |
910×620 ×2000 |
| 電源 | 3Φ AC220V±10% 60Hz | |||||
| 總功率(KW) | 75 | 45 | 56 | 75 | 75 | 75 |
數據參數檔案下載：電磁振動試驗機規格參數

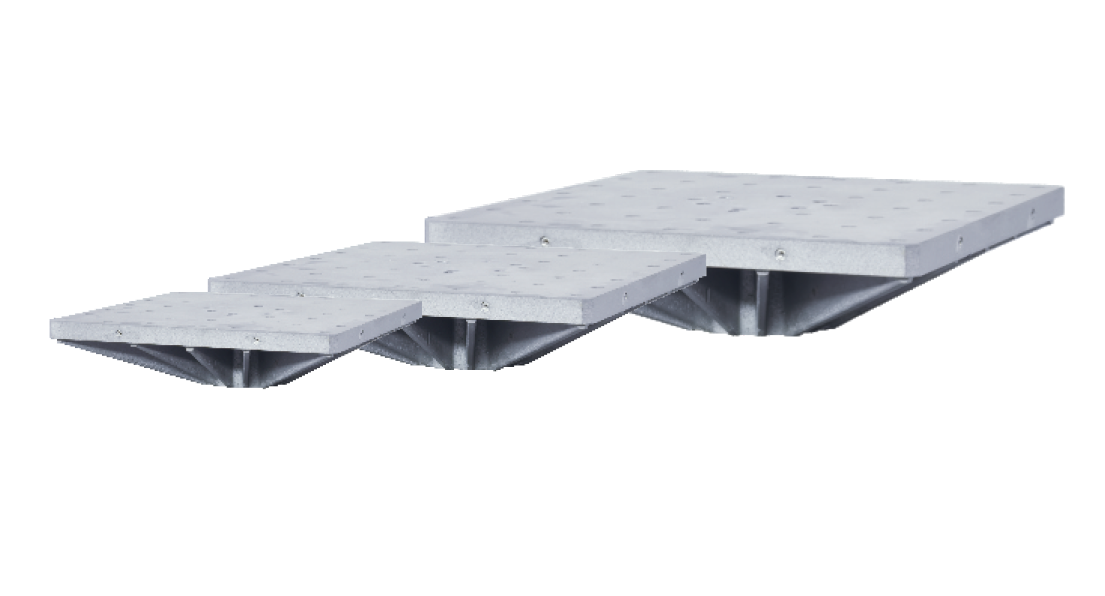

水平滑台

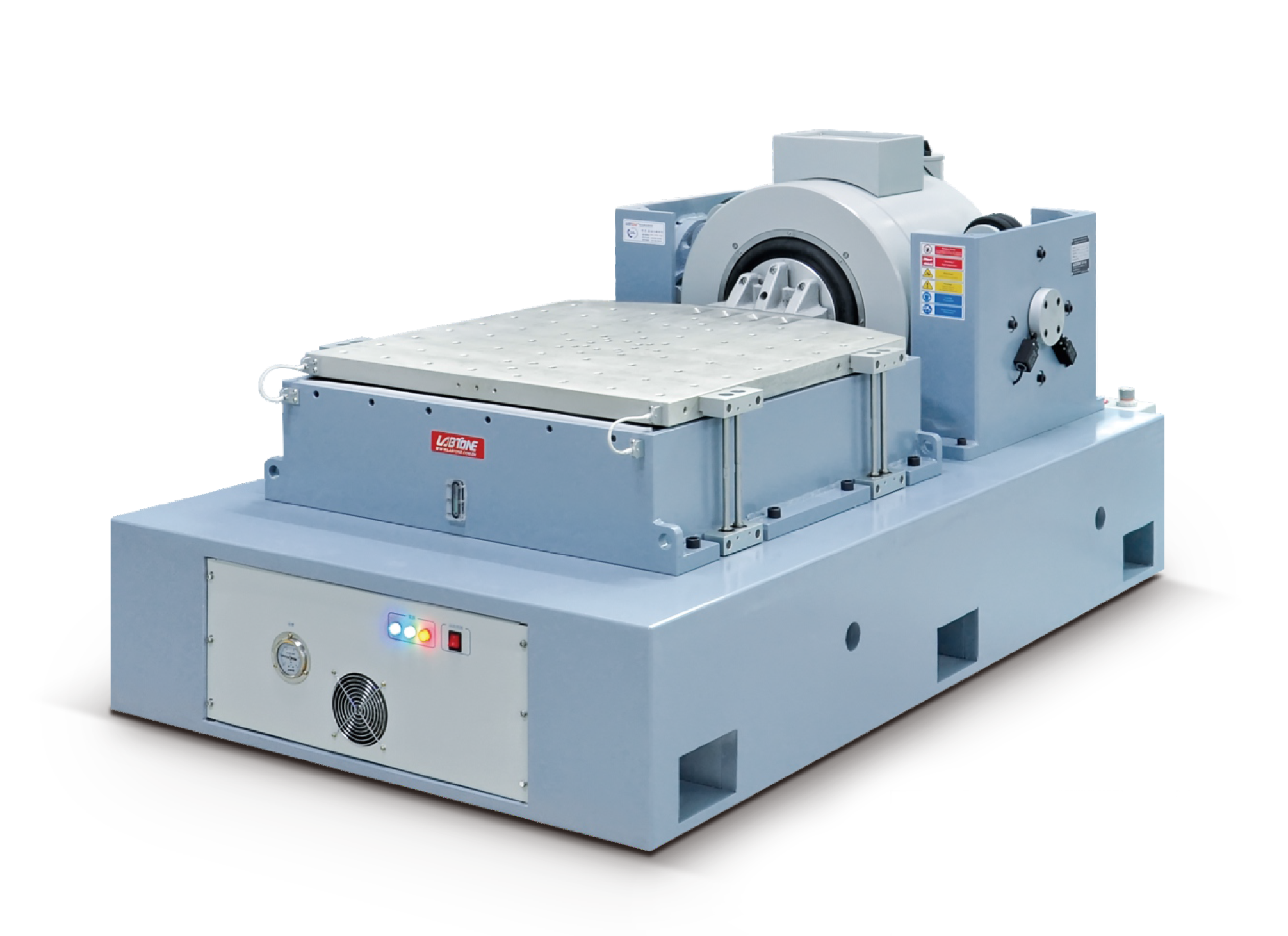

水平滑台-產品圖

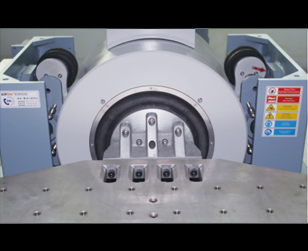

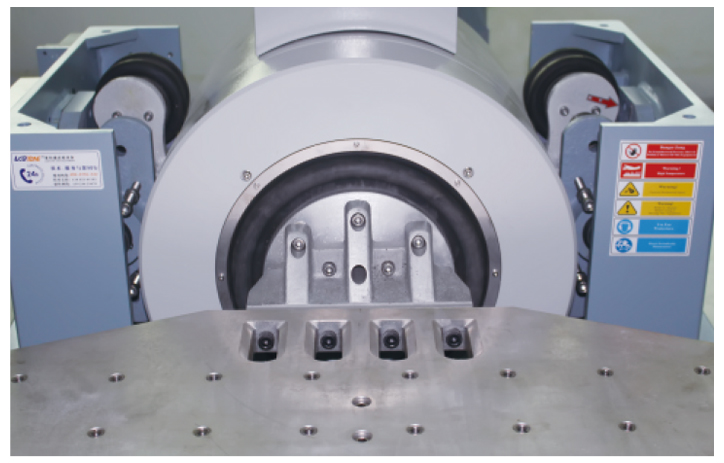

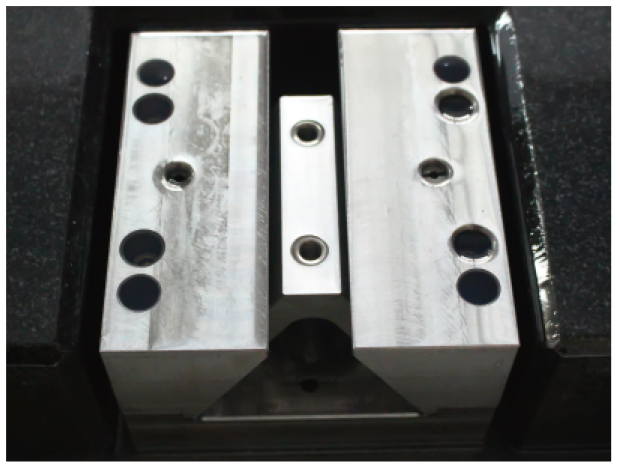

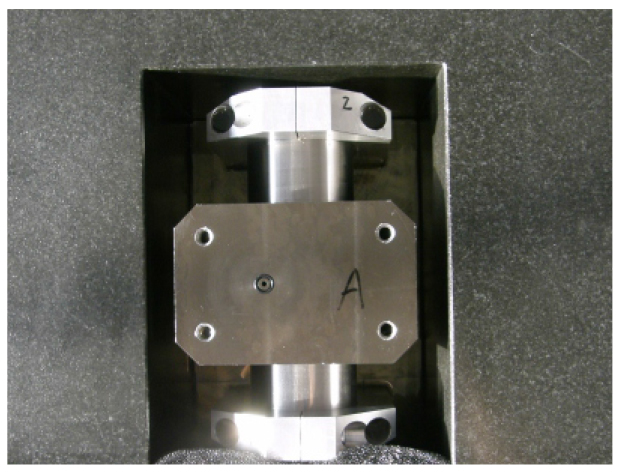

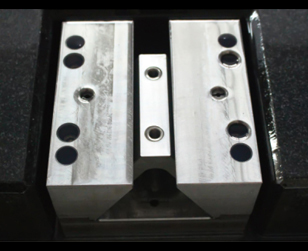

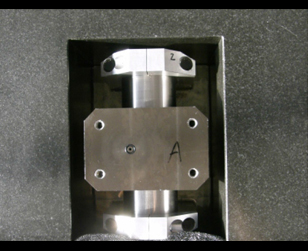

產品細部圖 Detail
技術參數 Specifications

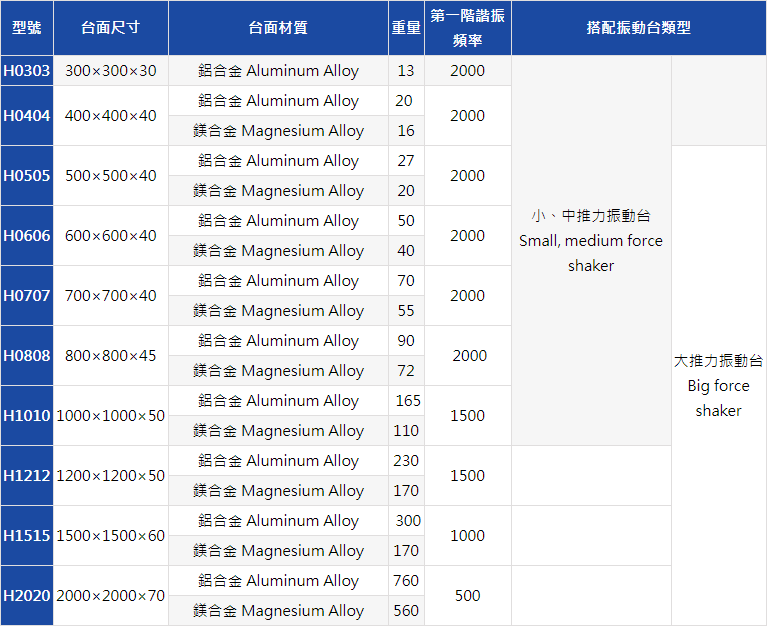

| 型號 | 台面尺寸 | 台面材質 | 重量 | 第一階諧振頻率 | 搭配振動台類型 | |
| H0303 | 300×300×30 | 鋁合金 Aluminum Alloy | 13 | 2000 |
小、中推力振動台 |
|
| H0404 | 400×400×40 | 鋁合金 Aluminum Alloy | 20 | 2000 | ||
| 鎂合金 Magnesium Alloy | 16 | |||||
| H0505 | 500×500×40 | 鋁合金 Aluminum Alloy | 27 | 2000 | 大推力振動台 Big force shaker |
|
| 鎂合金 Magnesium Alloy | 20 | |||||
| H0606 | 600×600×40 | 鋁合金 Aluminum Alloy | 50 | 2000 | ||
| 鎂合金 Magnesium Alloy | 40 | |||||
| H0707 | 700×700×40 | 鋁合金 Aluminum Alloy | 70 | 2000 | ||
| 鎂合金 Magnesium Alloy | 55 | |||||
| H0808 | 800×800×45 | 鋁合金 Aluminum Alloy | 90 | 2000 | ||
| 鎂合金 Magnesium Alloy | 72 | |||||
| H1010 | 1000×1000×50 | 鋁合金 Aluminum Alloy | 165 | 1500 | ||
| 鎂合金 Magnesium Alloy | 110 | |||||
| H1212 | 1200×1200×50 | 鋁合金 Aluminum Alloy | 230 | 1500 | ||
| 鎂合金 Magnesium Alloy | 170 | |||||
| H1515 | 1500×1500×60 | 鋁合金 Aluminum Alloy | 300 | 1000 | ||
| 鎂合金 Magnesium Alloy | 170 | |||||
| H2020 | 2000×2000×70 | 鋁合金 Aluminum Alloy | 760 | 500 | ||
| 鎂合金 Magnesium Alloy | 560 | |||||
數據參數檔案下載：水平滑台
垂直延伸平台
垂直延伸平台-產品圖

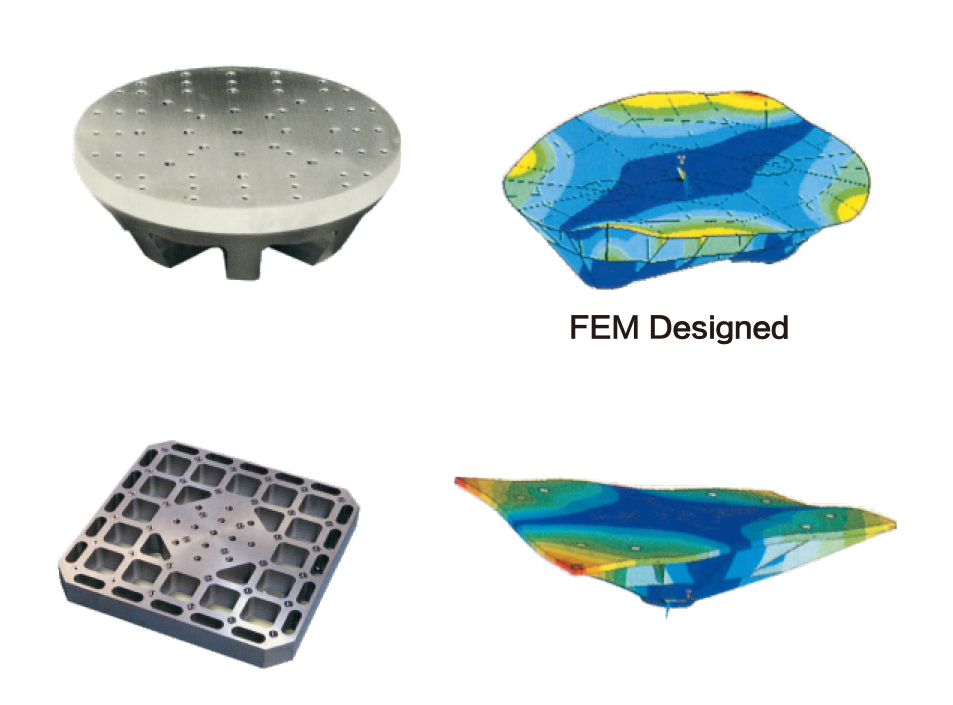

產品細部圖 Detail

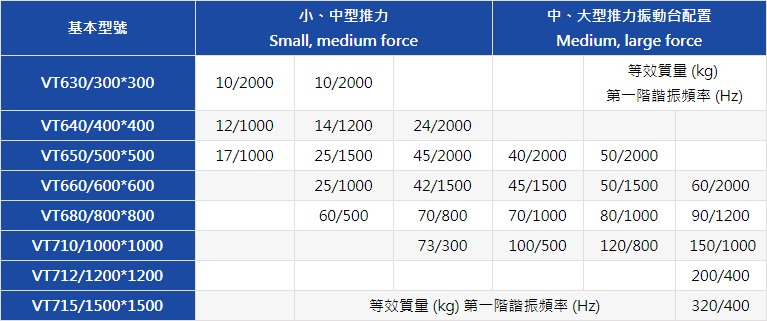

技術參數 Specifications
| 基本型號 | 小、中型推力 Small, medium force |
中、大型推力振動台配置 Medium, large force |
||||
| VT630/300*300 | 10/2000 | 10/2000 | 等效質量 (kg) 第一階諧振頻率 (Hz) |
|||
| VT640/400*400 | 12/1000 | 14/1200 | 24/2000 | |||
| VT650/500*500 | 17/1000 | 25/1500 | 45/2000 | 40/2000 | 50/2000 | |
| VT660/600*600 | 25/1000 | 42/1500 | 45/1500 | 50/1500 | 60/2000 | |
| VT680/800*800 | 60/500 | 70/800 | 70/1000 | 80/1000 | 90/1200 | |
| VT710/1000*1000 | 73/300 | 100/500 | 120/800 | 150/1000 | ||
| VT712/1200*1200 | 200/400 | |||||
| VT715/1500*1500 | 等效質量 (kg) 第一階諧振頻率 (Hz) | 320/400 | ||||
數據參數檔案下載：垂直延伸平台

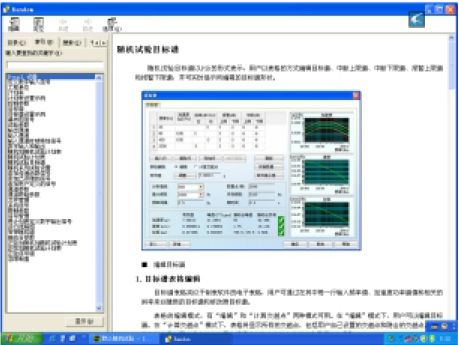

VCS-USB 振動控制器

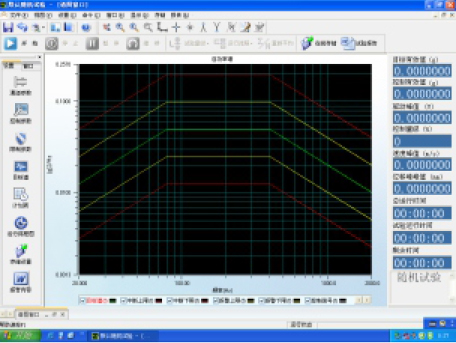

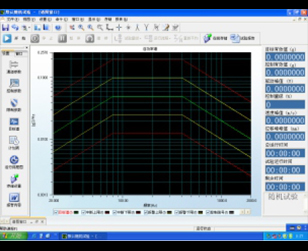

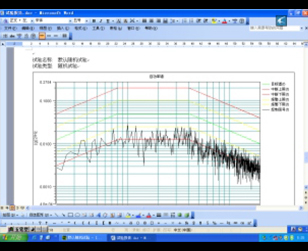

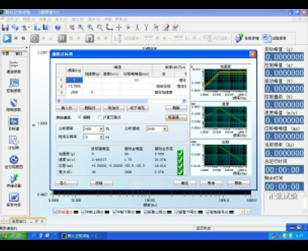

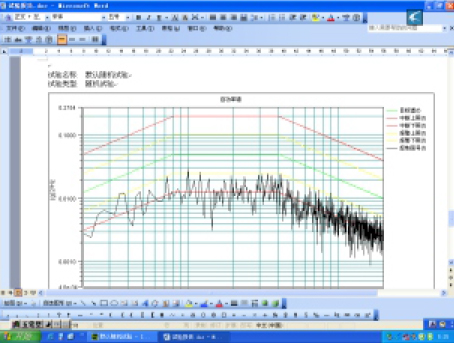

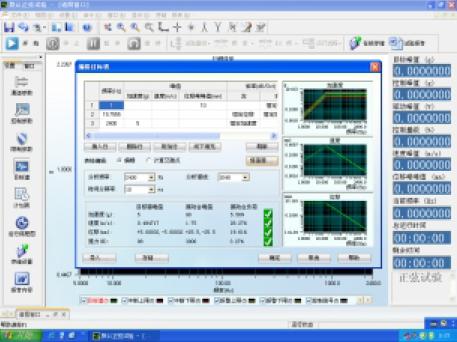

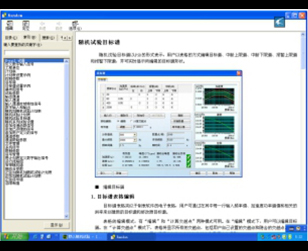

VCS-USB 振動控制器-產品使用圖
產品功能

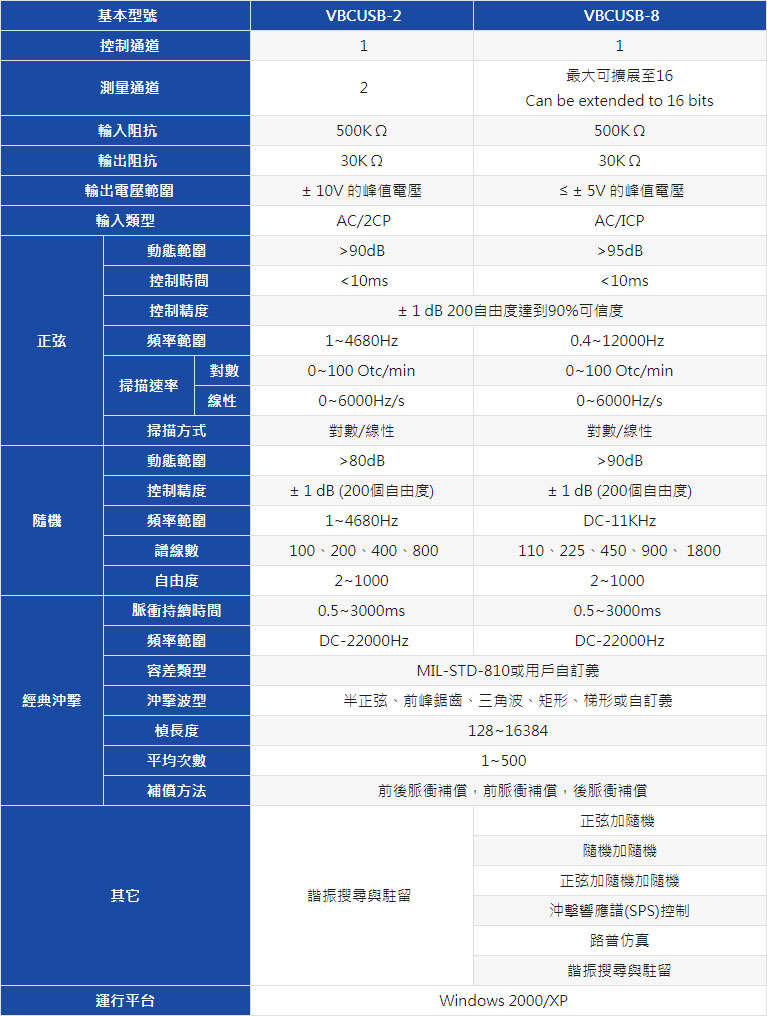

技術參數 Specifications
| 基本型號 | VBCUSB-2 | VBCUSB-8 | ||
| 控制通道 | 1 | 1 | ||
| 測量通道 | 2 | 最大可擴展至16 Can be extended to 16 bits |
||
| 輸入阻抗 | 500K Ω | 500K Ω | ||
| 輸出阻抗 | 30K Ω | 30K Ω | ||
| 輸出電壓範圍 | ± 10V 的峰值電壓 | ≤ ± 5V 的峰值電壓 | ||
| 輸入類型 | AC/2CP | AC/ICP | ||
| 正弦 | 動態範圍 | >90dB | >95dB | |
| 控制時間 | <10ms | <10ms | ||
| 控制精度 | ± 1 dB 200自由度達到90%可信度 | |||
| 頻率範圍 | 1~4680Hz | 0.4~12000Hz | ||
| 掃描速率 | 對數 | 0~100 Otc/min | 0~100 Otc/min | |
| 線性 | 0~6000Hz/s | 0~6000Hz/s | ||
| 掃描方式 | 對數/線性 | 對數/線性 | ||
| 隨機 | 動態範圍 | >80dB | >90dB | |
| 控制精度 | ± 1 dB (200個自由度) | ± 1 dB (200個自由度) | ||
| 頻率範圍 | 1~4680Hz | DC-11KHz | ||
| 譜線數 | 100、200、400、800 | 110、225、450、900、 1800 | ||
| 自由度 | 2~1000 | 2~1000 | ||
| 經典沖擊 | 脈衝持續時間 | 0.5~3000ms | 0.5~3000ms | |
| 頻率範圍 | DC-22000Hz | DC-22000Hz | ||
| 容差類型 | MIL-STD-810或用戶自訂義 | |||
| 沖擊波型 | 半正弦、前峰鋸齒、三角波、矩形、梯形或自訂義 | |||
| 楨長度 | 128~16384 | |||
| 平均次數 | 1~500 | |||
| 補償方法 | 前後脈衝補償，前脈衝補償，後脈衝補償 | |||
| 其它 | 諧振搜尋與駐留 | 正弦加隨機 | ||
| 隨機加隨機 | ||||
| 正弦加隨機加隨機 | ||||
| 沖擊響應譜(SPS)控制 | ||||
| 路普仿真 | ||||
| 諧振搜尋與駐留 | ||||
| 運行平台 | Windows 2000/ XP /7 | |||
數據參數檔案下載：振動控制器
